一、产品简介

MapGIS 3D SceneBuilder是一个地上及地表空间三维场景的构建工具，实现地上及地表三维多源数据汇聚、配准、融合与轻量化，为三维GIS场景的构建、三维专业分析与应用，提供数据服务支撑，助力自然资源实景三维、CIM平台、智慧城市建设等三维专业分析与应用。

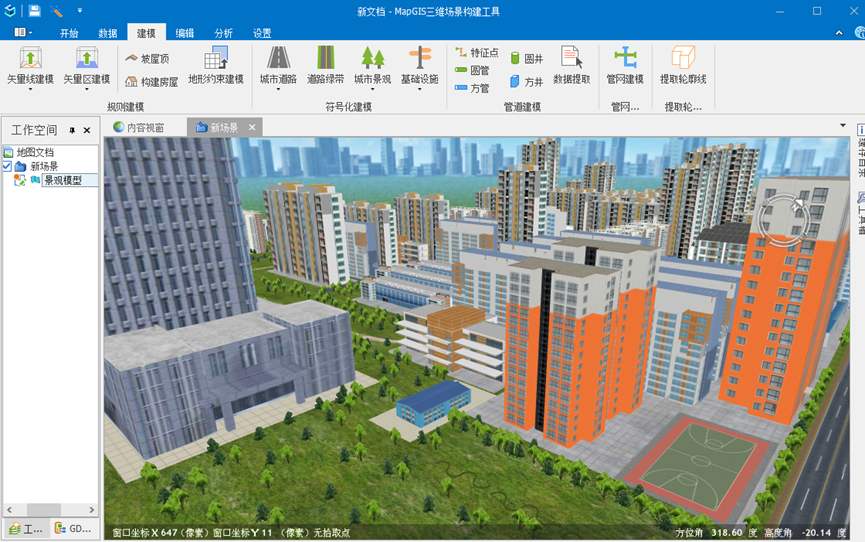

图 MapGIS 3D SceneBuilder界面

二、产品特点

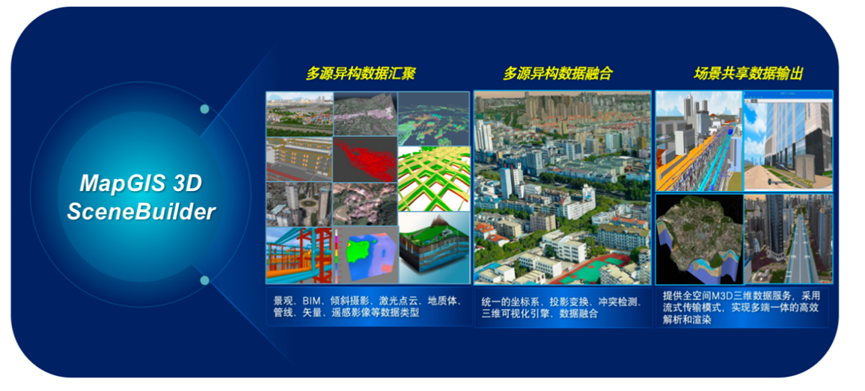

多源异构模型汇聚

• 支持倾斜摄影、遥感影像、DEM、BIM、三维模型、激光点云、地质体、矢量、物联感知等多源异构数据的一体化汇聚
• 支持本地数据和分布式数据库多种存储方式，实现地理场景、地理实体、三维模型、物联感知等多源数据的统一存储管理

多源异构模型融合

• 提供全空间三维专业融合工具，包含坐标转换、数据配准、布尔运算、空间校正等
• 支持倾斜摄影、地形、影像、管线、地质体等全空间数据的一体化融合
• 支持BIM模型基于分层、结构、材料等关键语义信息的语义融合

数据轻量化输出及共享

• 升级《全空间三维模型数据格式及服务接口规范》等行业团体标准到2.1版本
• 支持人工精模、倾斜摄影、点云数据、BIM模型、地质体、栅格体元、管网模型等生成M3D缓存
• 跨平台，支持桌面端、浏览器端、移动端跨终端一体化应用

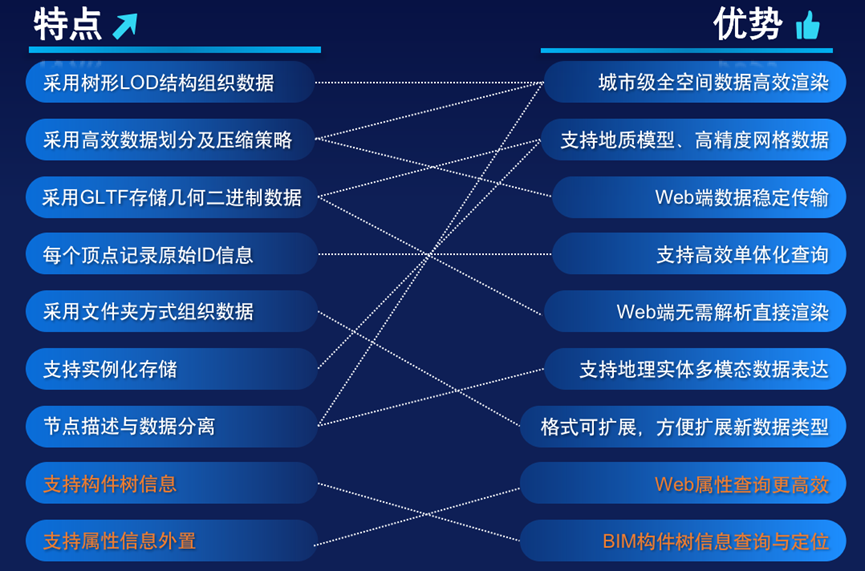

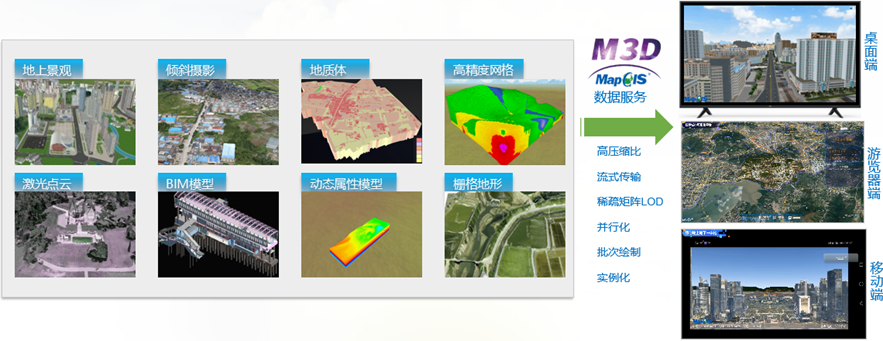

图 M3D数据交换格式

三、产品功能

快速建模工具

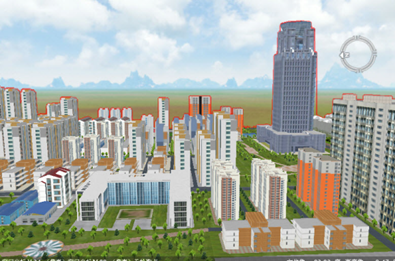

• 基于二维矢量数据和建模规则，融合逼真的三维符号，实现三维模型的批量构建和可视化表达
• 提供不动产建筑、城市道路、城市绿地、城市景观、基础设施等30多种城市部件的三维特征表达
• 基于管线、管点及属性数据，自动读取要素信息，实现管线和管点数据快速建模
• 支持基于AI的倾斜摄影单体自动重建和半自动的倾斜摄影单体生成，实现单体化建筑物模型的自动且高效生成

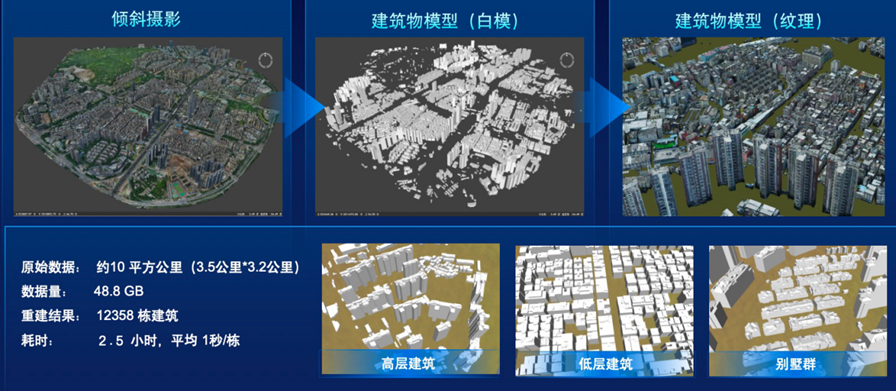

图 基于倾斜摄影的单体化重建

多源数据汇聚

• 支持多种数据模型导入，包括*.3ds、*.max、*.obj、*. dae、*. Osgb、*.x、*.las、*.off、*.xyz、*.pts、*.ply、*.fbx、*.ifc、*.gltf、*.stl和*.xml等，实现多源异构数据的直接导入和加载预览
• 原生支持Revit格式的BIM模型数据的直接导入，省略配置转换插件的繁琐过程，支持属性、材质及部件语义关系等无损导入

三维数据处理

• 支持三维路径漫游，可设置飞行路径、观察角度、漫游模型等参数，实现基于地形或模型的漫游
• 支持三维标注，包含交互式添加标注和文字标注/图片标注/图文标注/气泡标注等类型
• 支持模型编辑，包含复制、移动、旋转、缩放等模型操作以及对多个图层执行同时缩放功能，缩放后各图层相对位置保持不变

专业的倾斜摄影处理能力

• 支持基于倾斜摄影文件建立*.mcx索引，直接在三维场景中加载预览
• 支持基于倾斜摄影文件生成DOM/DSM栅格数据，提取建筑物信息，实现倾斜摄影建筑物的单体化提取
• 提供模型单体化、分层单体化等专业分析工具，实现模型要素的图属查询和分层单体化属性查询等，辅助城市规划建设

专业的模型融合能力

• 提供冲突检测工具，实现模型与地形高程位置不匹配的情况进行检测和调整

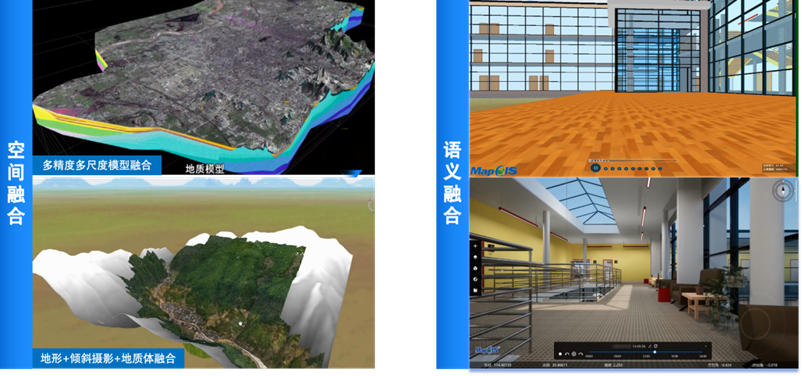

• 支持倾斜摄影、地形以及模型的一体化融合，解决地形、倾斜摄影与地质体模型叠加融合中的地形不匹配难题
• 支持GIS与BIM模型的语义融合，在融合过程汇中识别和整合BIM模型中的分层、结构、材料等关键语义信息

三维模型轻量化

• 全空间数据模型标准M3D升级到2.1版本，提供M3D属性外置结构和M3D属性内嵌结构两种方式，适配不同的全空间数据类型
• 支持人工精模、倾斜摄影、点云数据、地质体、栅格体元及管网模型的M3D缓存生成，实现三维模型轻量化输出和高性能渲染。
• 支持*.adf、*.grd、栅格数据集等格式的terrain数据的地形缓存生成，支持量化格网和高度图两种地形格式，现海量地形数据的轻量化输出和高性能渲染；
• 集成Draco与MeshOpt几何压缩，结合KTX2.0和WebP纹理压缩，实现轻量化渲染
• 支持桌面端、Web端、移动端等多端一致的高效解析和渲染
•  支持M3D缓存转换为3DTiles数据

三维专业分析

• 支持坡度分析、坡向分析以及洪水淹没分析等多种三维地形分析

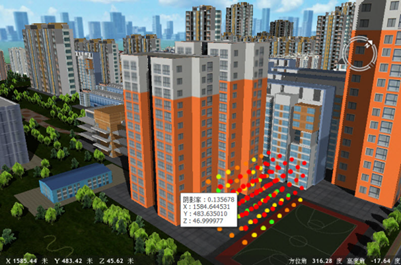

• 支持通视分析、可视域分析、天际线分析、阴影率分析等丰富的场景分析

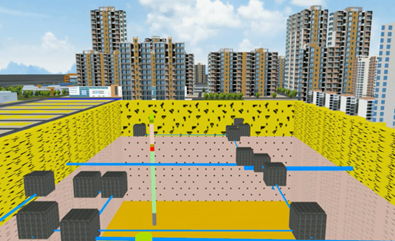

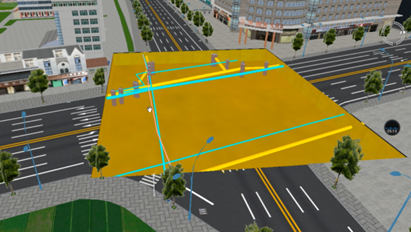

• 支持透明地表、地面开挖、动态剖切地上下一体化的全空间分析





图 全空间一体化分析
